EC Insulator Jiangxi Co., Ltd. est l’un des fabricants et fournisseurs de parafoudres électrocéramiques les plus fiables en Chine. Forts d’une expérience abondante, nous nous engageons à offrir un service personnalisé de haute qualité. N'hésitez pas à vendre en gros un parafoudre électrocéramique haut de gamme fabriqué en Chine ici depuis notre usine.

Présentation du produit

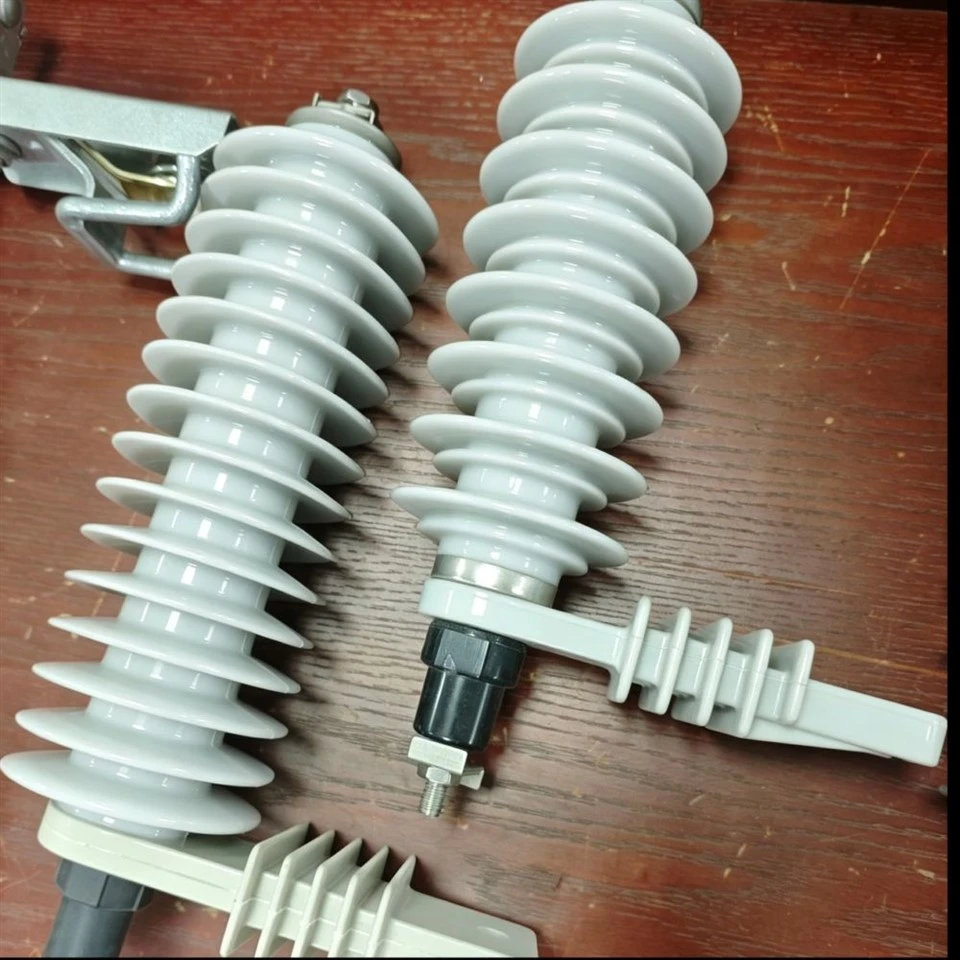

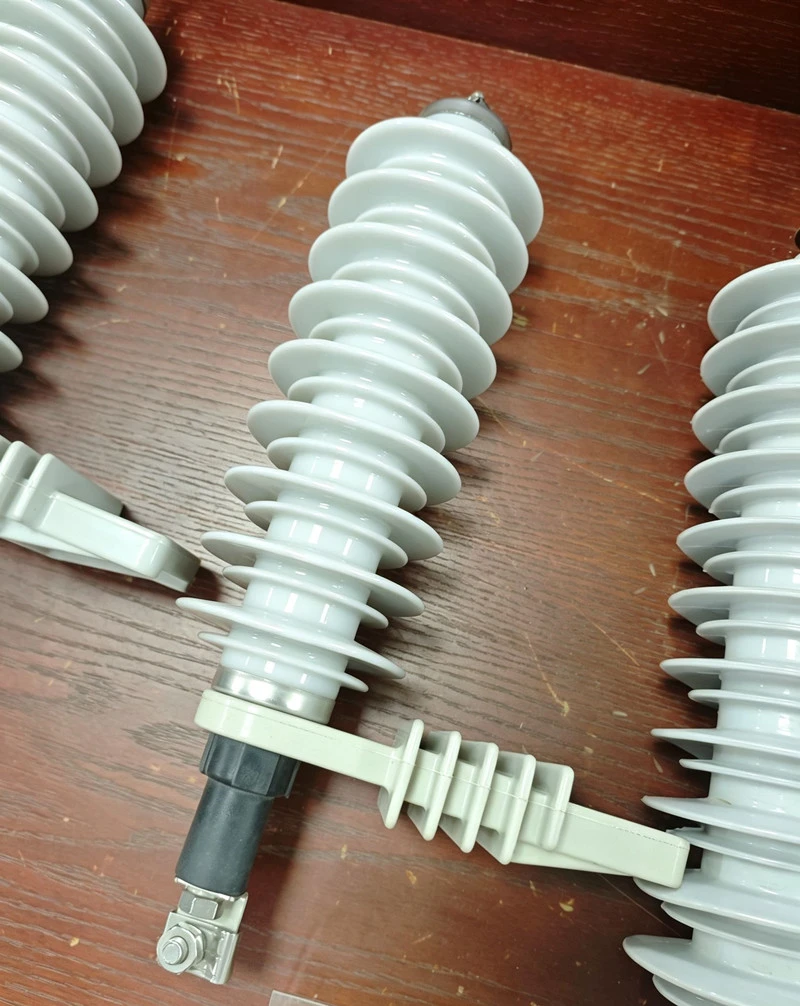

Ce parafoudre électrocéramique adopte des disques de varistance en oxyde de zinc empilés scellés dans un boîtier en céramique frittée à haute température pour supprimer les surtensions de foudre et les surtensions de commutation. Sous une tension de fonctionnement normale du réseau, l’unité conserve un bon état d’isolation. Lorsque des surtensions brusques apparaissent, le noyau en oxyde de zinc devient rapidement conducteur et détourne le courant de surtension vers le sol.

Par rapport aux parafoudres en polymère, les coques en céramique offrent de meilleures performances anti-vieillissement-dans des conditions extérieures. Malgré cela, le matériau céramique est fragile par nature ; une manipulation brutale pendant le transport et l'installation sur site-est la principale cause de dommages aux produits. La conception entièrement étanche réduit les travaux de maintenance réguliers, mais des contrôles visuels périodiques restent nécessaires. L'accumulation de poussière et l'érosion environnementale à long terme peuvent déclencher des défauts cachés si elles sont ignorées.

Classification des produits et pratique

Notes d'application

2.1 Type de distribution

Ce modèle compact et léger est généralement installé sur des poteaux de distribution ruraux et suburbains avec des transformateurs-montés sur poteau. Les dispositifs de protection contre la foudre sur la plupart des lignes aériennes rurales sont incomplets, ce qui fait que les interférences mineures contre les surtensions constituent un problème récurrent. Le produit peut être monté facilement sans grosses machines de construction.

Nous avons recueilli de nombreux retours d’expérience sur le terrain. Ses hangars en céramique relativement petits accumulent progressivement la poussière après une utilisation à long terme-. Par temps sec, la saleté superficielle peut entraîner une légère baisse des performances d’isolation. Un nettoyage de base tous les plusieurs années permet de maintenir des conditions de travail stables.

2.2 Type de gare

Les parafoudres-pour usage intensif sont conçus pour protéger les équipements intérieurs des sous-stations et des centrales électriques. Des boîtiers en céramique plus épais et des raccords métalliques internes renforcés permettent au produit de supporter des courants impulsionnels élevés en cas de défauts du réseau. Il offre une protection fiable pour les transformateurs principaux, les appareillages de commutation et les systèmes de jeux de barres dans des conditions de fonctionnement à longue -pleine charge-charge.

La construction renforcée entraîne un poids global plus lourd. Les équipes d'installation doivent assurer une fixation solide et une mise à la terre appropriée. Les vibrations continues sont susceptibles de desserrer les bornes si l'installation n'est pas correctement sécurisée.

2.3 Type de ligne

Les parafoudres de type ligne-se montent directement sur les conducteurs aériens. Ils ralentissent la détérioration progressive de l’isolation causée par la fréquente activité de la foudre et réduisent les risques de coupures de ligne imprévues. Ils sont largement déployés sur les terres agricoles ouvertes et les régions montagneuses où la protection naturelle contre la foudre est insuffisante.

Un point clé à noter : toute fissure sur la coque extérieure en céramique provoquée par une force externe brisera rapidement le joint interne, ce qui raccourcira considérablement la durée de vie de l'ensemble du produit.

2.4 Type spécial personnalisé

Les modèles standards ne conviennent pas aux conditions de fonctionnement extrêmes et difficiles. Nous ajustons la structure du hangar, la ligne de fuite et le traitement anti-corrosion des composants métalliques en fonction des résultats réels de l'étude du site. Les produits personnalisés s'appliquent aux parcs éoliens à haute-altitude soumis à un fort rayonnement ultraviolet, aux sous-stations côtières souffrant d'un brouillard salin constant et aux sites de fabrication remplis de poussière conductrice en suspension.

Les conceptions personnalisées avec des hangars étendus offrent une bien meilleure résistance à la pollution. L’un des inconvénients réside dans les dimensions extérieures ajustées, qui créent une légère augmentation de la taille globale et du volume d’expédition.

Structure du produit

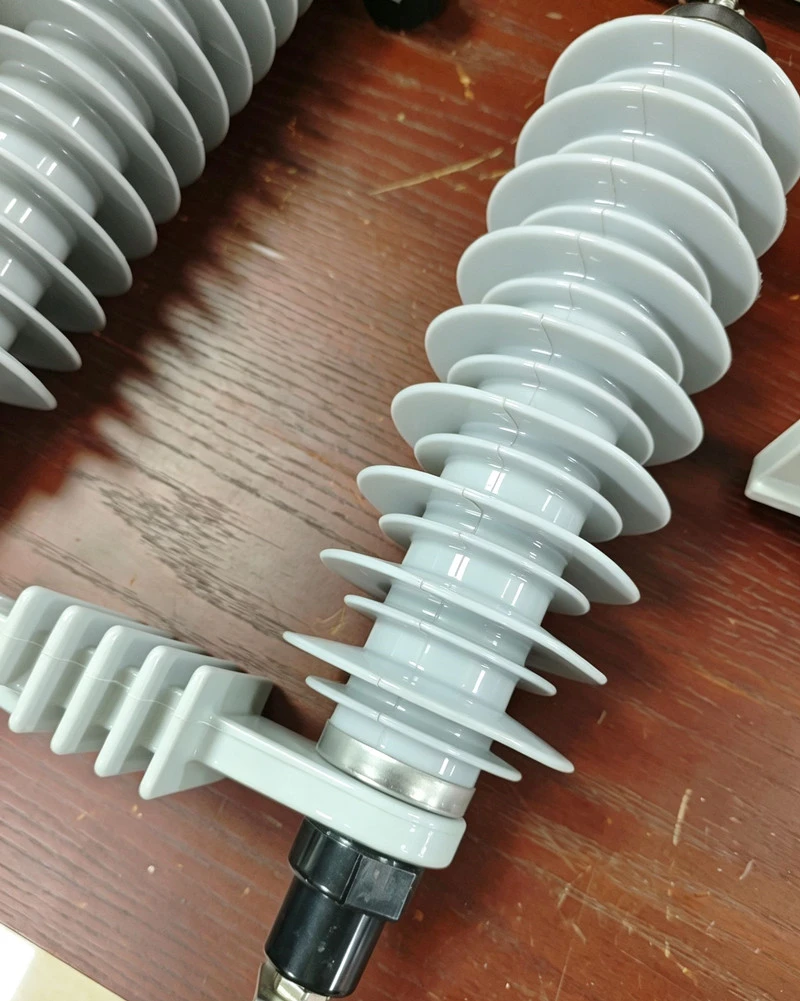

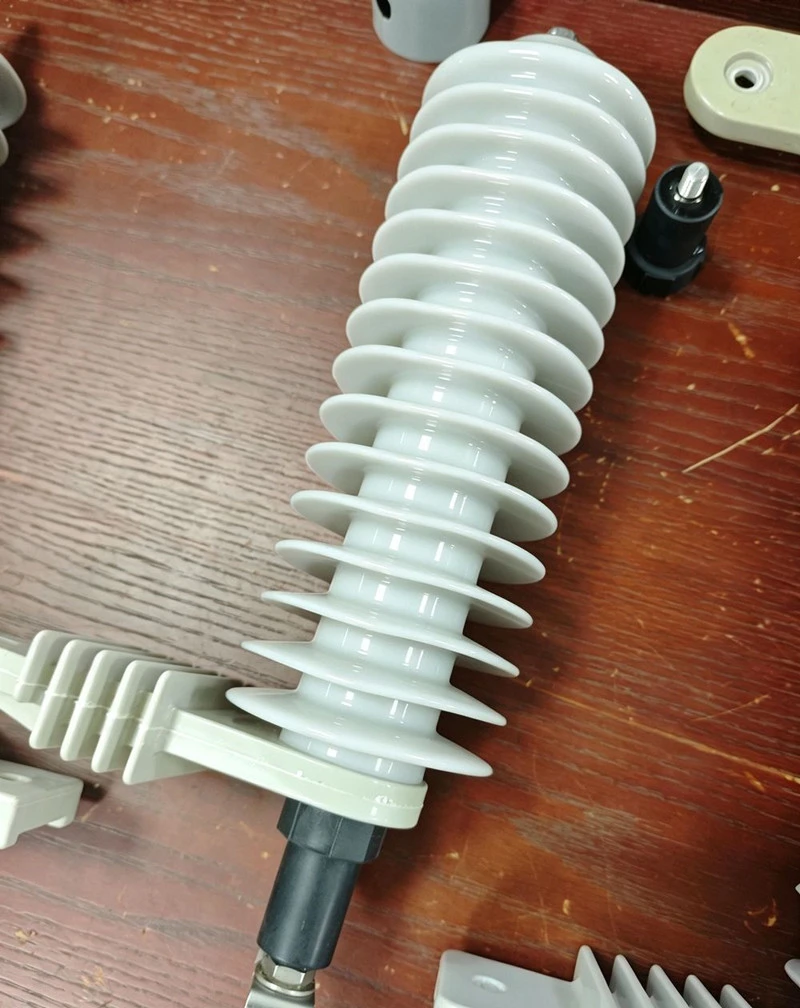

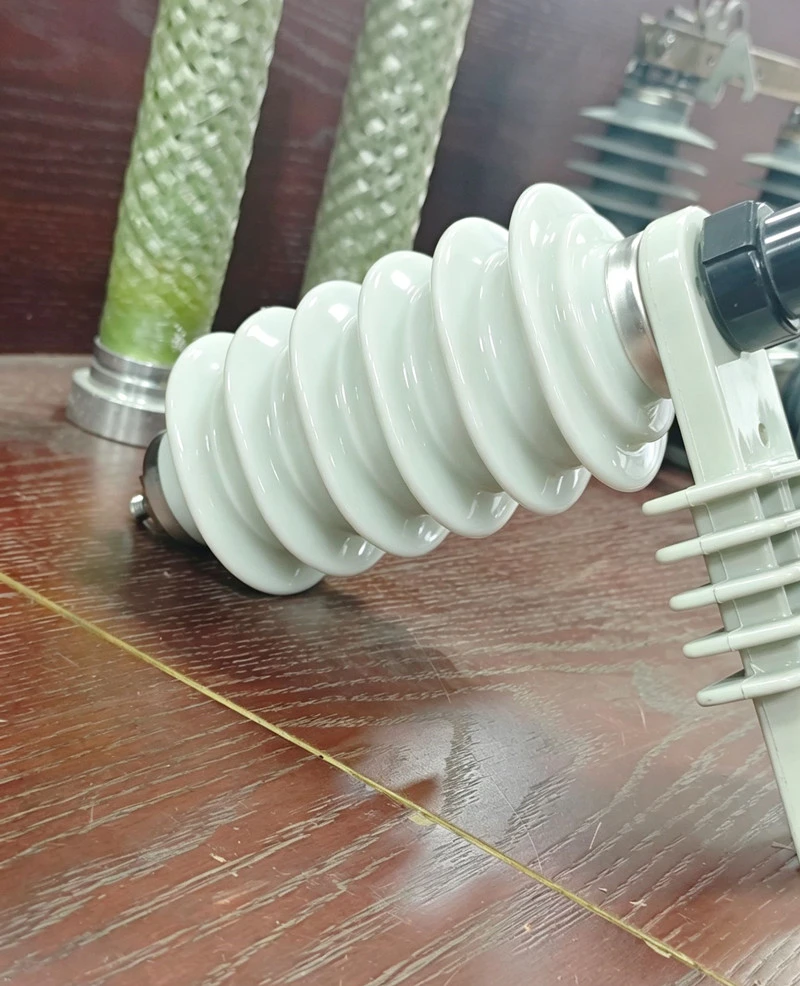

3.1 Boîtier extérieur en céramique

Fabriquée en électrocéramique haute-densité, la coque extérieure frittée-d'une seule pièce comporte des abris de parapluie multi-couches. Cette structure augmente la ligne de fuite en surface et réduit considérablement les risques de contournement de la pollution dans les environnements poussiéreux, humides ou aux embruns salins-.

Nous utilisons des parois en céramique plus épaisses pour minimiser la casse lors de longues expéditions à l’étranger. En guise de compromis pratique-, cette conception ajoute un léger poids et un léger coût en matériaux par rapport aux boîtiers en céramique plus fins.

3.2 Noyau d'absorption des surtensions en oxyde de zinc

Le noyau interne de protection contre les surtensions est assemblé à partir de disques d'oxyde de zinc de précision. Nous ajustons la quantité d'empilage pour correspondre aux différents niveaux de tension du projet. Ces disques basculent automatiquement entre les états isolant et conducteur pour s'adapter aux changements de tension du réseau pendant le fonctionnement.

L'unité ne nécessite aucun réglage ou entretien de routine. Il est important de noter que le personnel de terrain n'est pas autorisé à ouvrir le boîtier scellé. Un démontage non autorisé détruit le joint interne et annule la garantie du produit.

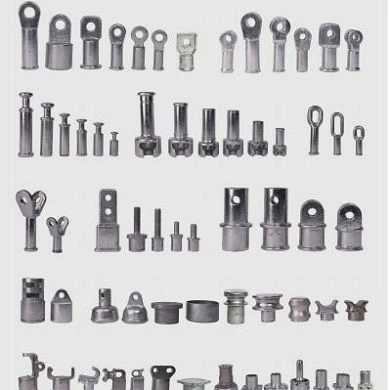

3.3 Composants d'étanchéité et raccords métalliques

Des joints en caoutchouc composite double scellent les deux extrémités de la coque en céramique, gardant efficacement l'humidité et la poussière fine hors de la structure interne du noyau.

Deux options de matériel sont disponibles : -acier galvanisé à chaud et acier inoxydable 304. Les raccords galvanisés sont économiques pour les environnements intérieurs ordinaires. Cependant, les sites côtiers nécessitent du matériel en acier inoxydable, car les accessoires galvanisés ordinaires se corrodent rapidement sous un brouillard salin persistant et affaiblissent la fiabilité de la mise à la terre au fil du temps.

Forces et limites du produit

La céramique frittée maintient une rigidité diélectrique constante après des années de service en extérieur. Les coques en polymère souffrent généralement de fissures et de vieillissement après 6 à 8 ans d'exposition aux rayons UV, tandis que la céramique ne perd pratiquement pas ses performances d'isolation, ce qui permet d'économiser des coûts de remplacement répétés des équipements.

La structure monolithique résiste aux vibrations du vent et aux légers impacts externes. Grâce à l'étanchéité totale, des révisions compliquées sont inutiles ; seules des patrouilles visuelles régulières sont nécessaires, ce qui allège la charge de travail des équipes opérationnelles.

Il convient de noter que les performances diminuent lentement dans les zones côtières et industrielles fortement polluées. La durée de vie dans des conditions aussi difficiles sera plus courte que dans des environnements intérieurs ordinaires.

Champ d'application

La série de parasurtenseurs électrocéramiques couvre des niveaux de tension de 3 kV à 220 kV. Les scénarios appropriés incluent les réseaux de distribution urbains et ruraux, les sous-stations moyennes et grandes, les circuits de transmission aériens longue -distance, les -systèmes électriques à haute tension-sur site pour les usines, les lignes aériennes de traction ferroviaire, les stations de surpression pour les projets éoliens et solaires, ainsi que les usines chimiques et les sites miniers très pollués.

Performances électriques et conseils d’installation

Le parafoudre électrocéramique s'adapte aux fréquences de réseau de 50 Hz et 60 Hz, ce qui le rend compatible avec la plupart des normes d'alimentation courantes utilisées dans les projets à l'étranger. L'installation verticale est toujours notre solution préférée pour un fonctionnement stable à long terme-.

Lorsque les contraintes d'espace sur le site-autorisent uniquement un montage horizontal, nous devons ajuster la disposition d'empilage interne des disques d'oxyde de zinc en conséquence. Cette adaptation structurelle entraînera inévitablement de petits écarts dans la précision du débit, une limitation qui doit être prise en compte dans la conception globale du projet.

Le parafoudre électrocéramique est soumis à une vérification complète de la conception et à des tests en usine conformément aux spécifications de la série CEI 60099 et GB/T 11032, répondant pleinement aux exigences de qualification technique pour les appels d'offres internationaux et les projets d'exportation.

Service de contrôle et de personnalisation des matières premières

Les matières premières clés, notamment les ébauches en céramique, les disques en oxyde de zinc, le caoutchouc d'étanchéité et la quincaillerie métallique, passent des tests rigoureux avant la production en série. Nous ajustons les dimensions du hangar, les lignes de fuite et les aménagements en fonction du niveau de pollution du site et des conditions géographiques.

Une personnalisation non-standard est disponible pour les projets spéciaux, couvrant la hauteur de la coque, l'espacement des trous de montage, la structure des bornes et un traitement anti-corrosion amélioré-. Nous fournissons des kits de montage complets et des dessins dimensionnels formels pour confirmation du client avant la production.

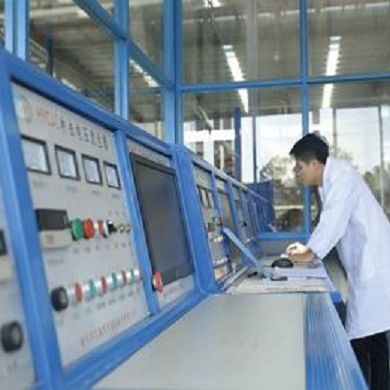

Procédures de contrôle de qualité

L'inspection s'étend à chaque étape de la production. Chaque lot de matériaux céramiques est testé pour sa densité et sa consistance de frittage. Chaque disque d'oxyde de zinc passe par un contrôle séparé pour rejeter les unités défectueuses présentant un courant de fuite anormal.

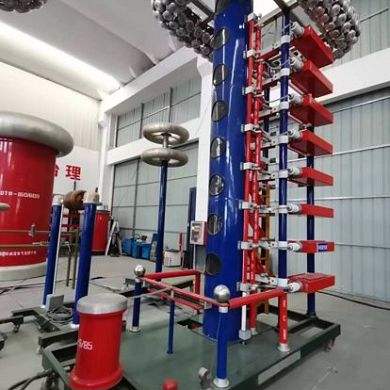

Une inspection par échantillonnage aléatoire est effectuée sur les assemblages semi--finis. Les parafoudres finis sont soumis à des tests de courant de fuite, à des tests de tension résiduelle de foudre et à des tests de vieillissement de l'isolation. Les lots sélectionnés effectuent des tests de cycle de chaleur humide pour vérifier la fiabilité de l’étanchéité. Des rapports de tests complets peuvent être fournis pour la soumission des offres et le dédouanement.

Normes et support technique

Les produits répondent aux normes internationales CEI pertinentes et aux spécifications nationales GB/T. Nous proposons des conseils ciblés sur la sélection de modèles en fonction des conditions réelles du site afin d'éviter des-spécifications excessives ou une sélection de produits inadaptée.

Des guides d'installation, des documents d'exploitation et des listes de contrôle de maintenance simplifiées sont fournis. Le diagnostic des pannes à distance et la fourniture continue de pièces de rechange sont accessibles aux partenaires étrangers.

Expédition, conditions de paiement et engagement de qualité

Des échantillons peuvent être préparés pour des tests en laboratoire et des essais sur le terrain à petite échelle. Les clients passant des commandes groupées peuvent négocier un remboursement partiel des frais d’échantillonnage. Chaque unité est enveloppée de mousse résistante aux chocs-et emballée dans des caisses en bois fumigées avec des dessicants pour éviter les dommages causés par l'humidité pendant le transport maritime.

Les méthodes de paiement disponibles incluent T/T et L/C irrévocable. Des conditions flexibles peuvent être discutées pour les-acheteurs coopératifs à long terme.

Tous les enregistrements de production sont conservés à des fins de traçabilité. Nous fournissons des remplacements gratuits et des conseils techniques pour les défauts d'origine-d'usine dans le cadre de la garantie.
